Dopo il lancio della nuova Xbox One S il team di IFixit non ha perso tempo rilasciando una radiografia completa della nuova console Microsoft.
Questa non è la prima volta che Ifixit mette a nudo una console, come infatti anche la Playstation 4 e la prima Xbox One sono passati sotto i riflettori del team.

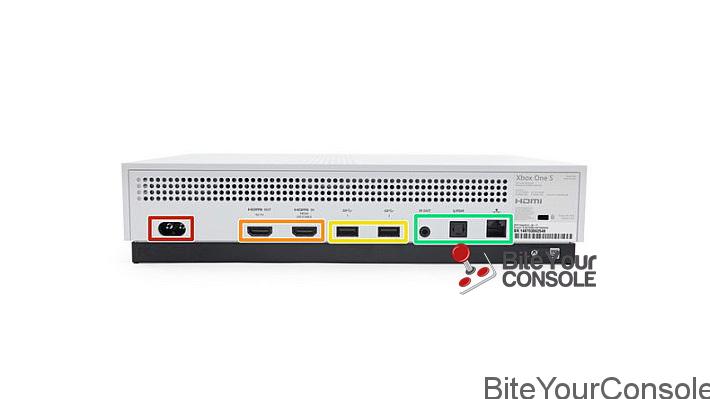

Prima di iniziare a sfogliare la galleria daremo uno sguardo sulle porte presenti nella nuova console, come già precedentemente accennato, la Xbox One S non presenta la porta per la connessione del Kinect 2.0, dovremmo acquistare un accessorio a parte per poterla collegare alla porta USB.
- █ – Presa di alimentazione
- █ – HDMI OUT (a sinistra) e HDMI IN (a destra)
- █ – Due porte USB 3.0 (è presente un’altra porta USB nella parte frontale della console
- █ – Uscita IR, audio ottica, e porta Ethernet
Prestate particolare attenzione, nella parte inferiore, appena sotto il codice a barre vedrete un adesivo, rimuovetelo per iniziare a togliere una delle clip che mantengono la base.
-

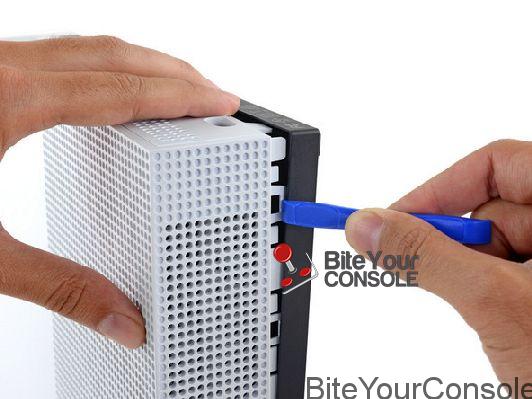

- La base è liscia, senza viti, può essere rimossa facilmente ma attenzione a non rompere le clip in plastica.
-

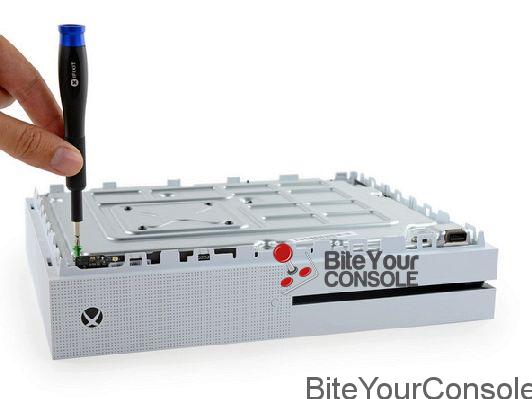

- Dopo aver rimosso la base possiamo iniziare a svitare le viti, la console viene contenuta in una sorta di case che può essere rimosso lateralmente.
-

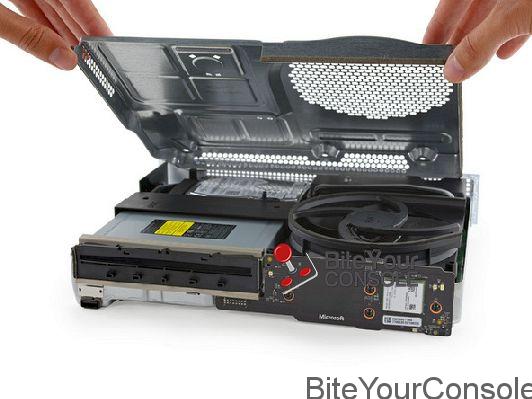

- Ora solleviamo la base in metallo per scoprire tutti i componenti, veramente elegante come soluzione.
-

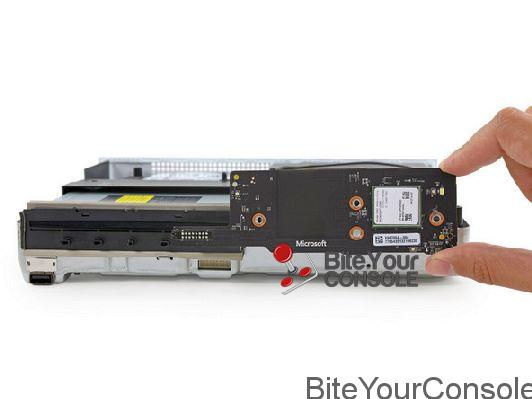

- La scheda del pannello anteriore somiglia in parte a quello della prima Xbox One con il pulsante per sincronizzare i controller, la porta IR, l’interruttore per accendere o spegnere la console e l’interruttore per espellere il disco.
-

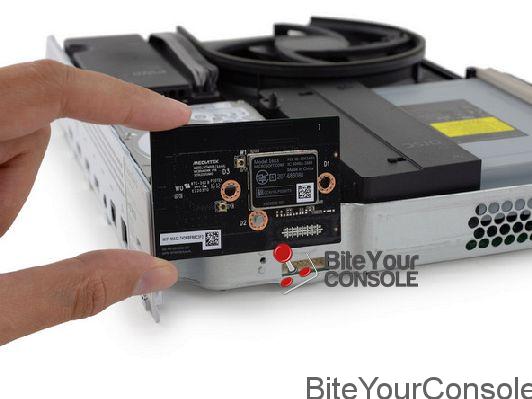

- La scheda Wi-Fi si trova nella parte laterale quasi esterna, per accedervi basta rimuovere solo alcune viti Torx, viene gestita da un processore MediaTek serie MT7612UN.
-

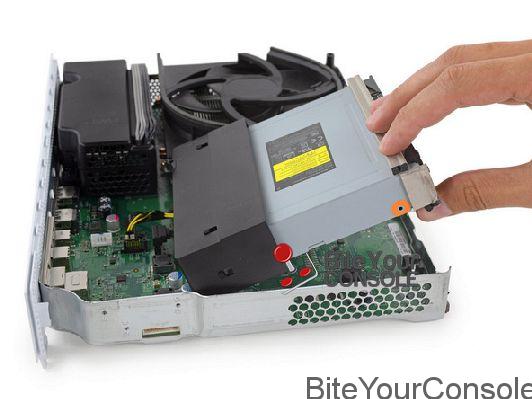

- Ora andremo a rimuovere i componenti, dal basso rimuovendo alcune viti possiamo sollevare l’hard disk, il lettore e l’alimentatore.
-
- L’hard disk è un Seagate Spinpoint M9T ST2000LM003 da 2 TB, 5400 RPM con 32 MB di cache SATA III a 6.0 Gb/s mentre il lettore Blu-ray della Philips e Lite-On Digital Solutions modello DG-6M5S con supporto per BD-UHD.
-

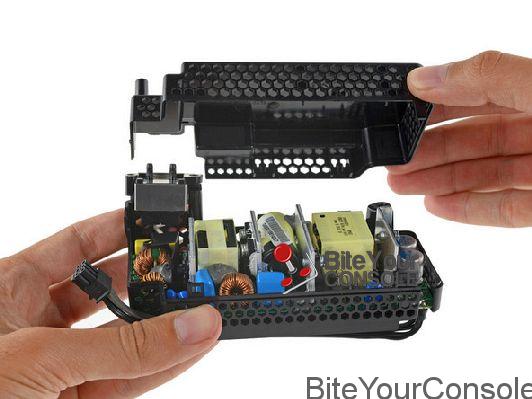

- Il piccolo alimentatore integrato non presenta ventole, accetta ingressi da 100-240 V e si collega attraverso un normale connettore PCIe a 6 pin.
-

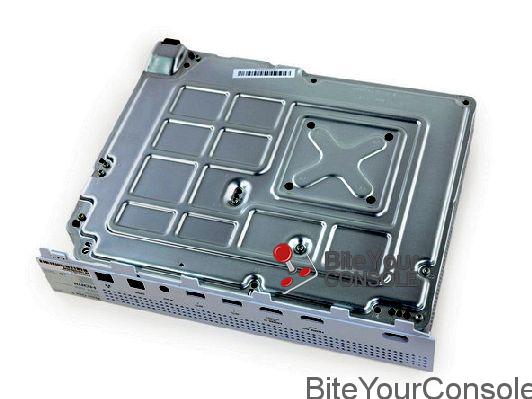

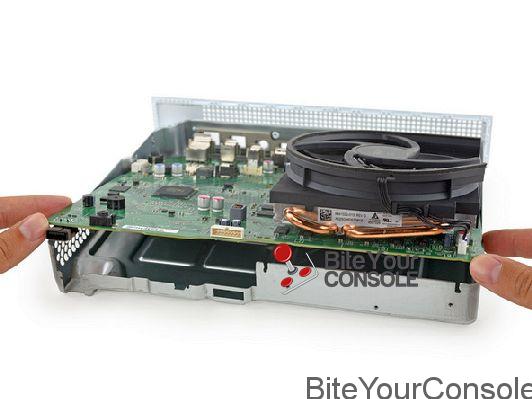

- Sollevando la scheda madre dalla base del case troviamo una staffa elastica a forma di X che protegge il dissipatore di calore dalla scheda madre.
-

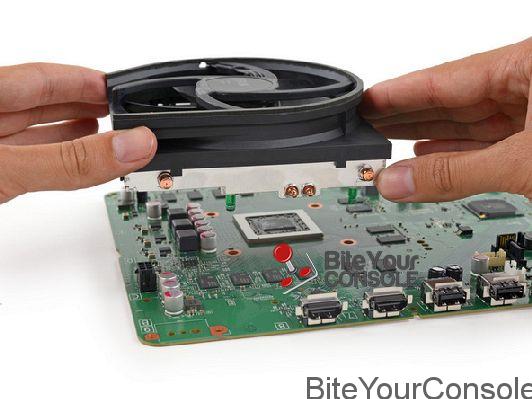

- Ora solleviamo la grande ventola da 120 mm, simile per certi versi a quelle in uso nei PC, il tutto accompagnato da un dissipatore in alluminio che riesce a tenere a freno il calore della console.
-

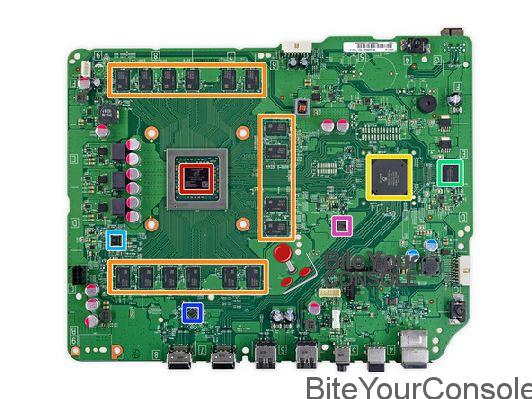

- Questi sono i componenti elettronici della Xbox One S, sono tanti, fate riferimento al riquadro poco più in basso per conoscerli meglio.
-

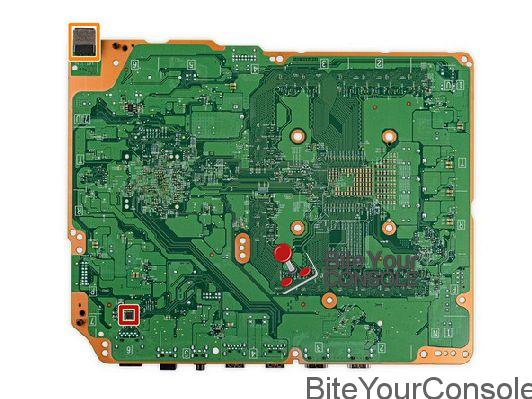

- Il retro della scheda madre non contiene molte informazioni, solo un controller Gigabit Ethernet e una pratica porta USB posta in alto
-

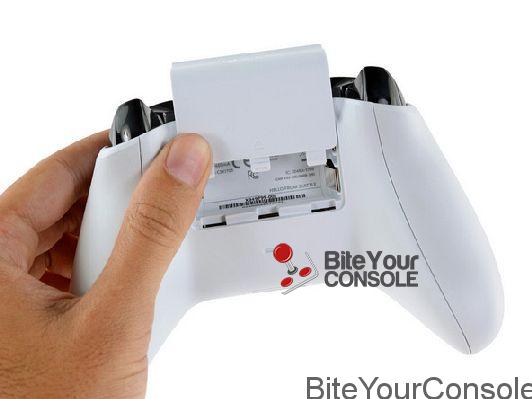

- Il controller purtroppo utilizza ancora batterie che dovranno essere sostituite dall’utente, non ci sono viti a vista, ma una è nascosta nel vano batterie.
-

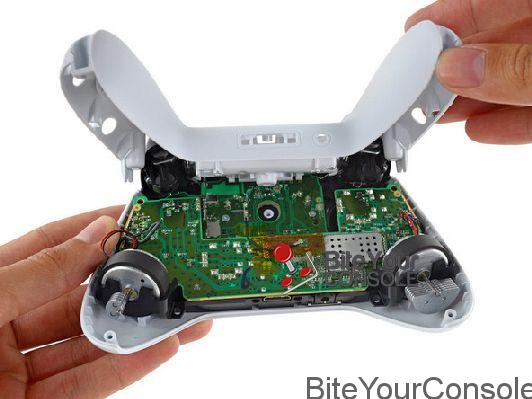

- Il controller si presenta simile a quello della prima Xbox One, bello fuori ma identico per caratteristiche
Componenti elettrici
- █ – 16 x Samsung SEC 549 K4W4G16 4 Gb (512 MB) DDR3 SDRAM (totale di 16 x 512 MB = 8 GB)
- █ – X949211-001 DG4001FYG87IA (CPU da 1.75 GHz AMD “Jaguar” a 8-core CPU e una GPU AMD Radeon overcloccata a 914 MHz)
- █ – Texas Instruments SN75DP159 6 Gb/s DP++ per HDMI retimer
- █ – X861949-005 T6WD5XBG-0003 Southbridge
- █ – ON Semiconductor NCP4205 GASUY1614 (probabilmente un iterazione del controllo IC NCP4204 GAC1328G Integrated Power trovato nella Xbox One)
- █ – Toshiba THGBMFG6C1LBAIL Flash 8 GB eMMC NAND
- █ – STMicroelectronics GK009619
Retro della scheda madre
- █ – Realtek RTL8111HM (probabilmente un iterazione del RTL8111 controller Gigabit Ethernet)
- █ – Una pratica porta USB frontale
